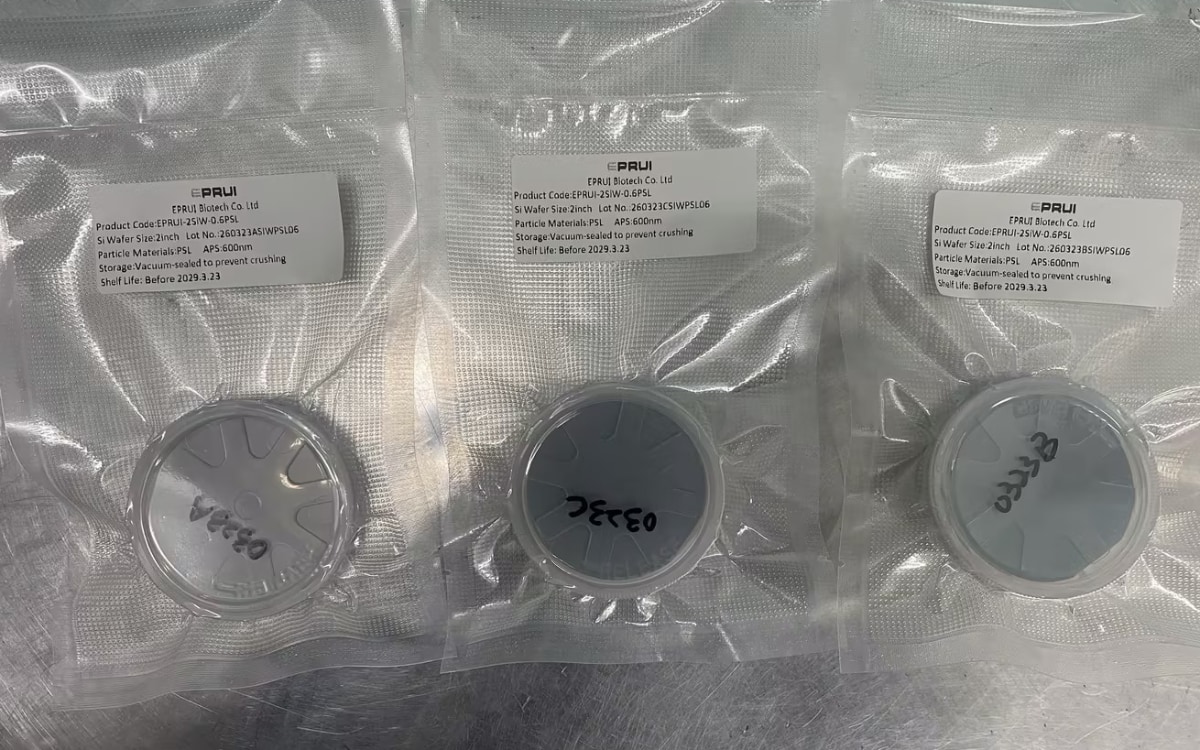

晶圆缺陷检测设备校准片
在半导体制造迈向高精度、高集成度的今天,晶圆表面及内部缺陷的精准检测是保障芯片良率的核心环节,而缺陷检测设备的校准精度直接决定检测数据的可靠性。晶圆缺陷检测设备校准片,作为半导体制造过程中不可或缺的“标尺”与“基准”,尽管体积微小、看似边缘,却实实在在地决定了整个晶圆检测环节的精度与可靠性,堪称行业的基础骨架。
然而,长期以来,这一关键材料始终被国外企业所垄断,国内完全依赖进口,成为名副其实的“卡脖子”材料。从技术路径来看,校准片需要在晶圆片上沉积微米或者纳米级颗粒,模拟缺陷,沉积的粒子要求具备极高的均匀性、稳定性,模拟表面缺陷的粒子密度、类型、尺寸都必须经过极端精密的标定,制备难度极高。正因如此,全球市场长期被少数几家海外公司把控,如美国的VLSI Standards、日本的高尾精工等。这种垄断不仅带来昂贵的采购成本和漫长的交货周期,更严重的是,一旦国际形势变化或供应链出现波动,国内晶圆厂和检测设备厂商将面临校准片断供、检测系统瘫痪的严峻风险。可以说,校准片的自主可控,已成为继光刻胶、大硅片之后,又一个亟待突破的半导体关键材料瓶颈。
上海伊普瑞生物科技有限公司可根据客户不同需求定制晶圆缺陷检测设备校准片,旨在为各类晶圆缺陷检测设备提供定制化、高精度的校准基准,助力半导体企业实现缺陷检测的标准化、精准化,从源头规避因设备偏差导致的良率损耗与成本浪费。目前可提供产品规格如下。
产品规格
| 规格类别 | 具体参数 |
|---|---|
| 晶圆材质 | 硅晶圆/玻璃晶圆/石英基板 |
| 衬底规格 | 2寸/4寸/6寸/8寸/12寸 |
| 粒径范围 | 可按需定制 |
| 沉积模式 | 全片沉积 |
| 颗粒材料 | 聚苯乙烯乳胶微球(PSL)/二氧化硅标准颗粒 |
| 适配设备 | 可根据客户设备型号优化校准片参数,确保校准效果与生产需求高度匹配 |
| 储存条件 | 常温干燥环境,密封保存,避免粉尘、化学腐蚀 |
产品优势
1. 耐用易存,成本可控
传统校准片具有易损耗、难保存的痛点,采用特殊工艺保证标准颗粒不易脱落、不易被污染,可重复使用多次,大幅降低企业校准耗材成本。颗粒材料选用高稳定性聚苯乙烯乳胶微球(PSL)或二氧化硅标准颗粒,耐温、耐化学腐蚀,适配半导体制造车间的复杂环境;采用多重包装设计,有效防止运输及储存过程中的污染,延长产品使用寿命。同时,产品可适配多种校准需求,提升晶圆利用率与设备检测灵活性。
2. 多类型适配,兼容性广泛

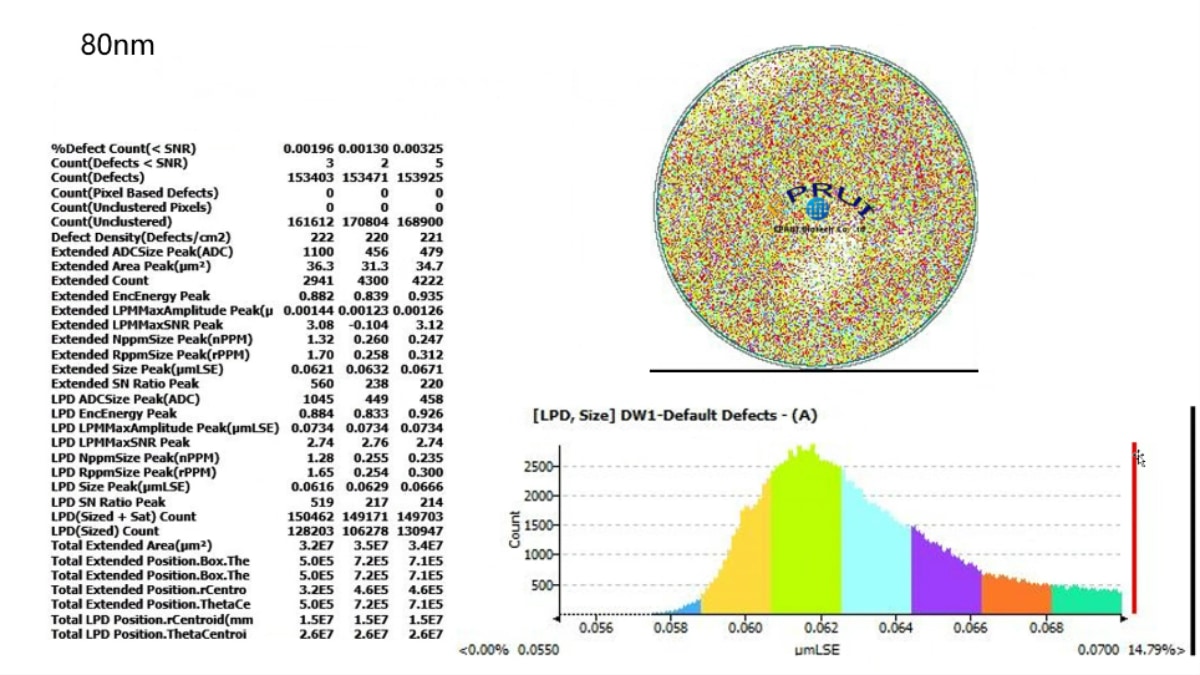

产品目前支持全沉积模式,适配不同检测场景需求。全片沉积模式可实现单一粒径在整个晶圆表面的均匀覆盖,便于设备锁定颗粒峰、校准尺寸响应曲线,可适配国内多种主流品牌的缺陷检测设备,兼容多种尺寸或不同材料的衬底晶圆,无需额外适配调试,大幅提升校准效率。
3. 定制化服务,贴合实际需求

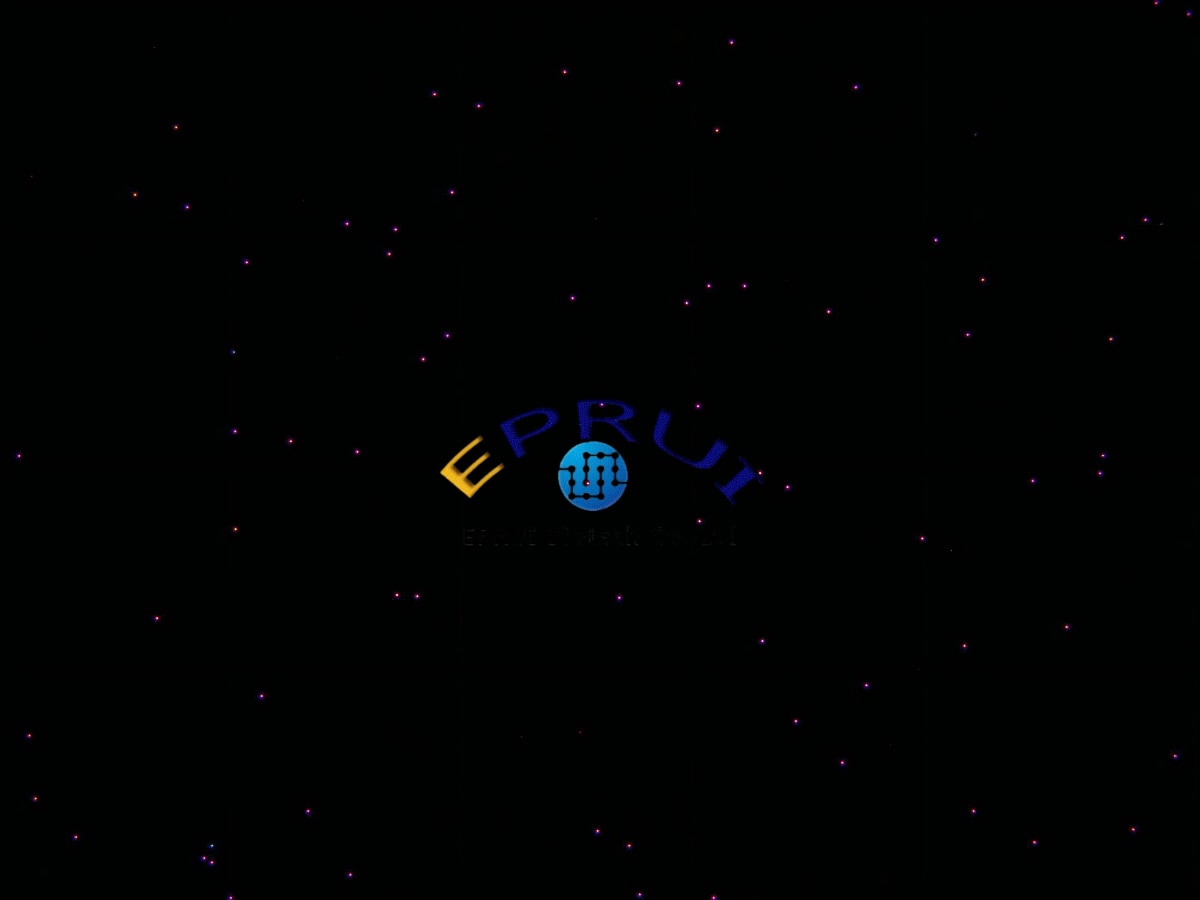

针对不同半导体制造工艺、不同检测设备的个性化需求,可提供全定制化解决方案。支持粒径范围20nm至10μm内的任意尺寸的颗粒定制,颗粒分布密度、斑点位置与尺寸可根据设备校准需求精准调整;提供PSL颗粒或二氧化硅颗粒材料选择,可适配不同缺陷检测场景(如表面颗粒、体微缺陷BMD、原生缺陷COP等),同时可根据客户设备型号优化校准片参数,确保校准效果与生产需求高度匹配。
产品应用
本产品广泛应用于半导体晶圆制造全流程的质量控制环节,核心应用场景包括:
晶圆缺陷检测设备日常校准
设备性能验证与维护
检测标准统一
为不同生产线、不同检测设备提供统一的校准基准,确保各环节缺陷检测数据的一致性,实现半导体制造全流程的质量标准化管理。
