晶圆缺陷检测：芯片制造的“火眼金睛”
一块指甲盖大小的芯片，内部集成数十亿个晶体管，其制造过程堪比在 “针尖上建大厦”。晶圆作为芯片的基底，任何微小的缺陷都可能导致整片芯片报废。晶圆缺陷检测，就是芯片制造的 “质检官”，用精密技术筛查微米乃至纳米级瑕疵，是保障芯片良率的核心环节。而支撑检测精度的，正是PSL 标准球、二氧化硅标准微球、校准片这些关键 “标尺”。
一、看不见的 “致命瑕疵”：晶圆缺陷有哪些？
晶圆缺陷按形态可分为表面缺陷、内部缺陷、晶格缺陷，看似微小，影响致命。
- 表面颗粒：最常见缺陷，像灰尘落在晶圆上。100nm 颗粒在 5nm 制程中就是 “巨型障碍”，会阻碍电路导通，导致芯片短路。

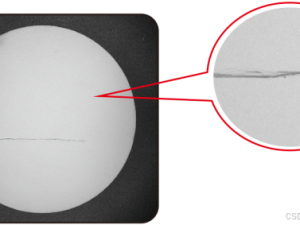

- 划痕 / 裂纹：生产中机械摩擦或热应力导致，会破坏电路结构，严重时晶圆直接断裂。
- 残留物 / 污染：刻蚀、清洗后残留的化学物质，会干扰半导体导电性能，引发漏电。
- 二氧化硅标准微球：粒径 20nm~50μm，耐高温（＞1600℃）、抗 DUV/EUV 激光，适合新一代高功率设备（如 KLA-Tencor SP3/SP5），使用寿命是 PSL 的 3~5 倍。

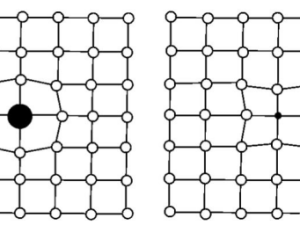

- 晶格缺陷：硅原子排列错乱（如空位、位错），属于 “内伤”，会降低芯片稳定性，缩短使用寿命。
二、如何 “揪出” 微缺陷？主流检测技术大盘点
芯片制程已迈入 3nm/2nm 时代，缺陷小至几纳米，肉眼完全不可见，必须依赖高精尖设备，核心技术分三类。

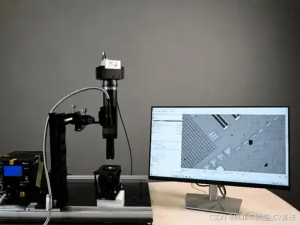

1. 光学检测：最快的 “普查员”
基于光的散射原理，是工业主流技术，分明场、暗场两种模式。

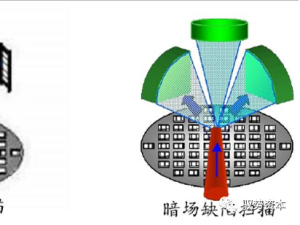

- 暗场检测（主流）：激光斜射晶圆，完美区域光线反射走，缺陷（颗粒、划痕）会让光散射，高灵敏度传感器捕捉散射光，精准定位纳米级缺陷，可检测1μm 颗粒，速度达每小时 200 片。
- 明场检测：垂直光照，捕捉反射光，适合检测大尺寸缺陷（如光刻胶残留、图形偏移）。
2. 电子束检测：纳米级 “放大镜”
用扫描电子显微镜（SEM） 发射高能电子束扫描晶圆，通过电子信号成像，分辨率达 1nm，能看清原子级缺陷，适合先进制程（如 3nm FinFET 工艺）的精密检测，但速度较慢，多用于抽检。
3. 校准技术：检测精度的 “定盘星”
设备再精密，也需 “标尺” 校准，否则数据全无效。PSL 标准球、二氧化硅标准微球、校准片就是半导体行业的 “标准砝码”。

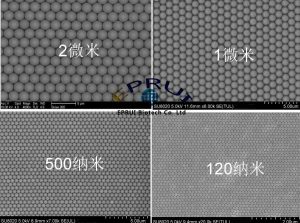

- PSL 标准球（聚苯乙烯微球）：粒径 50nm~100μm，球形完美、尺寸均一（CV≤3%），模拟表面颗粒，校准传统低功率检测设备（如 KLA-Tencor SP1/SP2）。

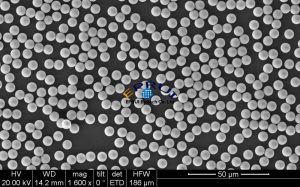

二氧化硅标准微球：粒径 20nm~50μm，耐高温（＞1600℃）、抗 DUV/EUV 激光，适合新一代高功率设备（如 KLA-Tencor SP3/SP5），使用寿命是 PSL 的 3~5 倍。
- 晶圆校准片：在硅 / 玻璃晶圆上沉积精准颗粒（PSL 或二氧化硅），全片均匀分布，用于设备日常校准、灵敏度验证，确保不同生产线数据统一。
三、为什么缺陷检测如此重要？良率就是生命线
芯片制造流程超 500 道，每步都可能产生缺陷，缺陷检测直接决定良率与成本。
- 1 个 100nm 颗粒：可导致 1 片 12 寸晶圆（价值数万元）报废，良率降低 1%，一条生产线年损失超千万元。
- 缺陷数据反推工艺优化：通过检测数据定位缺陷来源（如刻蚀机参数偏差、清洗液污染），倒逼工艺改进，将良率从 90% 提升至 99%，产能翻倍。
- 国产替代的关键：长期以来，检测设备与校准材料被海外垄断（如美国 VLSI Standards、日本高尾精工），价格高、交货慢。国内企业（如上海伊普瑞生物）突破技术瓶颈，实现PSL / 二氧化硅微球、校准片自主可控，打破 “卡脖子” 困境，为国产芯片产业链保驾护航。
四、未来趋势：更小、更快、更智能
随着制程迈向 2nm/1nm，缺陷检测面临 “尺度更小、速度更快、精度更高” 的挑战。
- 技术升级：EUV（极紫外）检测普及，可检测 1nm 级缺陷；AI 深度学习赋能，自动识别、分类缺陷，准确率超 99%。
- 校准材料革新：二氧化硅微球逐步替代 PSL，适配高能量 EUV 设备；定制化校准片（特殊粒径、密度）满足先进工艺需求。
- 全流程闭环：从晶圆制造、检测、工艺优化到再检测，形成数据闭环，实现 “零缺陷” 目标。
结语
晶圆缺陷检测是芯片制造的 “守护神”，看似不起眼的PSL 标准球、二氧化硅微球、校准片，却是支撑整个半导体产业精度的基石。在国产芯片崛起的浪潮中，突破检测与校准技术瓶颈，不仅是商业竞争，更是国家科技安全的战略需要。未来，随着技术持续迭代，我们将能 “揪出” 更微小的缺陷，让中国芯片的 “筋骨” 更加强健。
